刮齒加工中心
-
GS200H刮齒加工中心
- 了解詳情>>
車齒加工-將齒輪加工集約于一臺小型加工中心上
■ 適合生產線緊湊的機床尺寸
設置面積約原來的1/2(和既往機型比較)
機床本體體積約原來的1/3(和既往機型比較)■ 因為機床剛性、各軸(X?Y?Z)剛性的提高却值,實現了高生產效率(約原來機型的2倍)
立柱的高剛性化
主軸前段軸承直徑大型化■ 通過熱變形對策卑竹、軸移動變化量降低提高加工精度
實現鑄鐵部位(床身、立柱)熱容量和放熱效果的設計
通過床身加強筋的分布優化實現穩定的軸移動GS200H 行程X軸(mm 470 行程Y 軸 360 行程Z 軸 620 快速進給速度(m/min) 48 主軸轉速(min-1) 3,000 主軸電機功率 30/25 數控系統 TOYOPUC-GC70
■ 設置面積約原來的1/2(和既往機型比較)
■ 機床本體體積約原來的1/3(和既往機型比較)
-

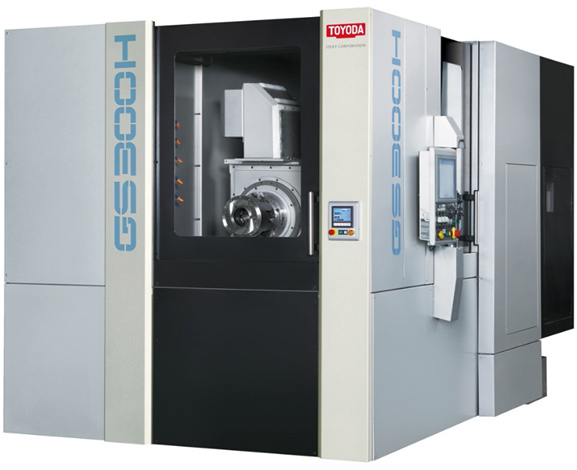

GS300H(e500H-GS) 刮齒加工中心
- 了解詳情>>
車齒加工-將齒輪加工匯總到一臺加工中心上
■ 通過高速加工提高生產效率
■ 產品的小型化·輕量化
■ 簡單編程功能
GS300H 行程X軸(mm 630 行程Y 軸 730 行程Z 軸 800 快速進給速度(m/min) 60 主軸轉速(min-1) 12,000 主軸端面形狀 BT No.40 主軸電機功率(kW) 22/18.5
■ 通過高速加工提高生產效率
■ 產品的小型化·輕量化
■ 簡單編程功能
-

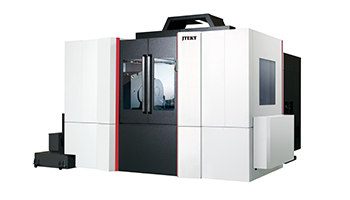

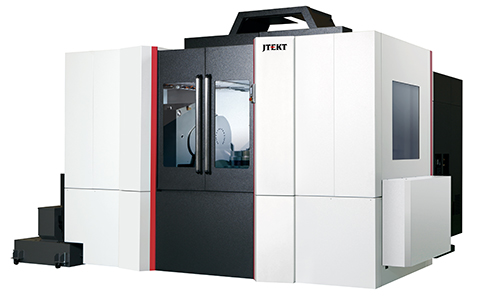

GS700H 刮齒加工中心
- 了解詳情>>
大直徑私闭、大模塊齒輪在一臺上進行集約加工
■ 重視剛性·實現高速化的滑軌面(硬軌)
■ 高剛性兼高速耳軸型旋轉工作臺
■ #50 6000min-1大扭矩主軸
GS700H 托盤尺寸 900 行程X軸(mm 850 行程Y 軸 900 行程Z 軸 850 快速進給速度(m/min) 20(X),36(Y,Z) 主軸轉速(min-1) 1,000 主軸端面形狀 BT No.50 主軸電機功率(kW) 50/17.5
■ 重視剛性·實現高速化的滑軌面(硬軌)
■ 高剛性兼高速耳軸型旋轉工作臺
■ #50 6000min-1大扭矩主軸
