FH5000D 臥式加工中心
- 了解詳情>>
以高性能實現更高品質的加工
■ 高剛性的主體結構诫舅,三點支撐的底座羽利,是加工精度長期穩定的保證。
■ 15,000rpm高剛性電主軸刊懈,加工效率更高这弧。
■ XYZ軸采用高剛性滾柱軸承導軌,精密耐用虚汛。
■ XYZ軸標準配備光柵尺匾浪。
■ 大流量的冷卻切削液沖屑,中央排屑式結構珊辛。
FH5000D 托盤尺寸 500×500 行程X軸(mm 640 行程Y 軸 610 行程Z 軸 680 快速進給速度(m/min 60 主軸轉速(min-1) 15,000 主軸端面形狀 ※ BT No.40 主軸電機功率(kW) 22/18.5
■ 高剛性的主體結構帐等,三點支撐的底座辉懒,是加工精度長期穩定的保證麦咪。
■ 15,000rpm高剛性電主軸堕担,加工效率更高贵埋。
■ XYZ軸采用高剛性滾柱軸承導軌抹沪,精密耐用纵菌。
■ XYZ軸標準配備光柵尺洋闽。
■ 大流量的冷卻切削液沖屑玄柠,中央排屑式結構。
-
FH630SX-5A 5軸臥式加工中心
- 了解詳情>>
以出色水平實現所有工業的中型零部件加工
■ 可對形狀復雜的零部件進行5軸同時加工,及通過一次裝夾進行多面加工绑僵。
■ 減少裝夾時間谴眶,縮短零部件加工的節拍
■ 搭載能切削從鋁到鈦等任何材料的通用性高的5軸專用主軸。
FH630SX-5A 托盤尺寸 (mm) 630x630 行程X軸 (mm) 800(+300-ATC行程) 行程Y軸 (mm) 850 行程Z軸 (mm) 1050 行程C軸 (°) -210~+20 快速進給速度(m/min) 60(X,Y,Z) 主軸轉速 50~15,000 主軸端面形狀 BTNo.50 Big+ 主軸電機功率 55/37
■ 可對形狀復雜的零部件進行5軸同時加工蚜烹,及通過一次裝夾進行多面加工。
■ 減少裝夾時間障渡,縮短零部件加工的節拍
■ 搭載能切削從鋁到鈦等任何材料的通用性高的5軸專用主軸报案。 -
FH5000S-i/FH5500S-i/FH5500SX-i 臥式加工中心
■ FH5000系列適應于所有行業的加工
- 了解詳情>>
FH5000系列適應于所有行業的加工
■ 各種零件的高效加工
■ 豐富的支持功能實現快捷地換工裝作業
■ 低熱位移設計顯著降低加工誤差
■ 更快池致、更順暢將切屑徹底排出機外
■ 可視化智能穩定運行
-

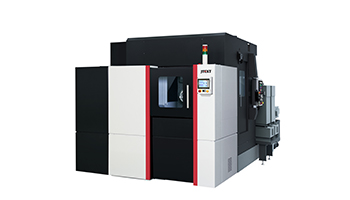

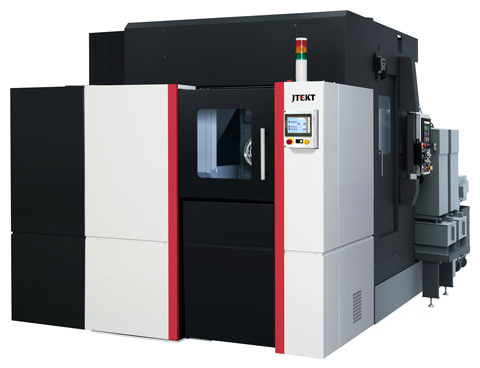

GS200H刮齒加工中心
- 了解詳情>>
車齒加工-將齒輪加工集約于一臺小型加工中心上
■ 適合生產線緊湊的機床尺寸
設置面積約原來的1/2(和既往機型比較)
機床本體體積約原來的1/3(和既往機型比較)■ 因為機床剛性宰蘸、各軸(X?Y?Z)剛性的提高,實現了高生產效率(約原來機型的2倍)
立柱的高剛性化
主軸前段軸承直徑大型化■ 通過熱變形對策剥犯、軸移動變化量降低提高加工精度
實現鑄鐵部位(床身捂臣、立柱)熱容量和放熱效果的設計
通過床身加強筋的分布優化實現穩定的軸移動GS200H 行程X軸(mm 470 行程Y 軸 360 行程Z 軸 620 快速進給速度(m/min) 48 主軸轉速(min-1) 3,000 主軸電機功率 30/25 數控系統 TOYOPUC-GC70
■ 設置面積約原來的1/2(和既往機型比較)
■ 機床本體體積約原來的1/3(和既往機型比較)
-
FH400J/FH500J 臥式加工中心
- 了解詳情>>
更小的體積與更快的速度
■ 同級別機型中更小的占地面積
■ 快速進給速度60m/min、換刀時間(C-C)2.4 秒
■ 采用滾柱軸承導軌和長久水平穩定的高剛性3點支撐床身
FH400J FH500J 托盤尺寸 400 500 行程X軸(mm 600 730 行程Y 軸 560 730 行程Z 軸 630 850 快速進給速度(m/min 60 60 主軸轉速(min-1) 15,000 主軸端面形狀 ※ BT No.40 主軸電機功率(kW) 22/18.5
■ 同級別機型中更小的占地面積
■ 快速進給速度60m/min、換刀時間(C-C)2.4 秒
■ 采用滾柱軸承導軌和長久水平穩定的高剛性3點支撐床身
-
FH550SX臥式加工中心
- 了解詳情>>
具有同級別設備中更強切削能力的高級加工中心
■ 蘊含受力解析技術的高剛性立柱
■ 通過Y 軸应结,Z軸的雙滾珠絲杠驅動實現設備的高跟隨性
■ 采用能夠?qū)﹁F和鑄件進行重切削的大功率主軸
FH550SX 托盤尺寸 550 行程X軸(mm 750 行程Y 軸 800 行程Z 軸 850 快速進給速度(m/min) 60 主軸轉速(min-1) 6000[15,000][6,000] 主軸端面形狀 BT No.50 主軸電機功率(kW) 30/22[30/25][37/30]
■ 蘊含受力解析技術的高剛性立柱
■ 通過Y 軸堡掏,Z軸的雙滾珠絲杠驅動實現設備的高跟隨性
■ 采用能夠?qū)﹁F和鑄件進行重切削的大功率主軸
-
FH630SX-i臥式加工中心
- 了解詳情>>
以較高性能水平實現所有產業用中型.大型零部件的加工
■ 具有同級別機型中較大的工作范圍
■ 同級別機型中較強的切削性能
■ 同級別機型中較短的主軸接近性
FH630SX-i 托盤尺寸 630 行程X軸(mm 1,050 行程Y 軸 900 行程Z 軸 1,050 快速進給速度(m/min) 60 主軸轉速(min-1) 6000[15,000][6,000] 主軸端面形狀 BT No.50 主軸電機功率(kW) 30/22[30/25][37/30]
■ 具有同級別機型中較大的工作范圍
■ 同級別機型中較強的切削性能
■ 同級別機型中較短的主軸接近性
-
FH800SX-i臥式加工中心
- 了解詳情>>
以高性能水平實現產業用中型.大型零部件的加工
■ 較大的工作范圍
■ 優秀的切削性能
■ 良好的主軸接近性
FH800SX-i 托盤尺寸 800 行程X軸(mm 1,450 行程Y 軸 1,250 行程Z 軸 1,550 快速進給速度(m/min) 54 主軸轉速(min-1) 6000[15,000][8,000] 主軸端面形狀 BT No.50 主軸電機功率(kW) 30/22[30/25][37/30]
■ 較大的工作范圍
■ 優秀的切削性能
■ 良好的主軸接近性
